Вентилятор радиальный кухонный VCR
- Область применения: горячие цеха, кухни, технологические помещения
- Назначение: вытяжка с температурой воздуха до +120°С
- Исполнения:
- общепромышленное (О) до +80°С
- температуростойкое (Ж) до +120°С (комплектуется сливным поддоном со штуцером)
- Рабочее колесо с назад загнутыми лопатками
- Трехфазный асинхронный двигатель, установленный внутри корпуса, отделен от потока воздуха перегородкой
- Удобство обслуживания и изменение направления потока воздуха (вверх, влево или вправо) благодаря быстросъемным панелям. Прижимной механизм позволяет легко демонтировать панели и переставлять их на любую сторону
- Монтаж в горизонтальном положении на траверсу или подставку
Вентиляторы VCR предназначены для эксплуатации в условиях умеренного климата (У) 2-й и 3-й категории размещения по ГОСТ 15150, содержащих твердых примесей не более 0,1 г/м3, не содержащих липких веществ и волокнистых материалов, при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от - 40°С до + 40 °С.
При эксплуатации вентилятора во 2-й категории размещения необходимо предусмотреть защиту от воздействия атмосферных осадков (навес или кровля).
Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии VCR
|
Модель |
B |
B1 |
H |
L |
Гибкие вставки*** |
|
VCR-390/25-X*-РЦ-0,55/3000/220-380 |
415 |
157 |
390 |
390 |
ВГП-VCR-390/390*390-Y** ВГП-VCR-390/157*390-Y** |
|
VCR-390/28-X*-РЦ-0,75/3000/220-380 |
465 |
182 |
390 |
390 |
ВГП-VCR-390/390*390-Y** ВГП-VCR-390/182*390-Y** |
|
VCR-490/31-X*-РЦ-1,5/3000/220-380 |
515 |
204 |
490 |
490 |
ВГП-VCR-490/490*490-Y** ВГП-VCR-490/204*490-Y** |
|
VCR-520/35-X*-РЦ-1,1/1500/220-380 |
515 |
230 |
520 |
520 |
ВГП-VCR-520/520*520-Y** ВГП-VCR-520/230*520-Y** |
|
VCR-520/35-X*-РЦ-3,0/3000/220-380 |
565 |
226 |
520 |
520 |
ВГП-VCR-520/520*520-Y** ВГП-VCR-520/226*520-Y** |
|
VCR-580/40-X*-РЦ-1,1/1500/220-380 |
540 |
255 |
580 |
580 |
ВГП-VCR-580/580*580-Y** ВГП-VCR-580/255*580-Y** |
|
VCR-660/45-X*-РЦ-1,1/1500/220-380 |
575 |
289 |
660 |
660 |
ВГП-VCR-660/660*660-Y** ВГП-VCR-660/289*660-Y** |
|
VCR-740/50-X*-РЦ-1,5/1500/220-380 |
630 |
323 |
740 |
740 |
ВГП-VCR-740/740*740-Y** ВГП-VCR-740/323*740-Y** |
|
VCR-830/56-X*-РЦ-3,0/1500/220-380 |
705 |
353 |
830 |
830 |
ВГП-VCR-830/830*830-Y** ВГП-VCR-830/353*830-Y** |
|
VCR-830/56-X*-РЦ-1,5/1000/220-380 |
705 |
353 |
830 |
830 |
ВГП-VCR-830/830*830-Y** ВГП-VCR-830/353*830-Y** |
|
VCR-930/63-X*-РЦ-1,5/1000/220-380 |
725 |
394 |
930 |
930 |
ВГП-VCR-930/930*930-Y** ВГП-VCR-930/394*930-Y** |
* Где Х - вариант исполнения вентилятора О или Ж.
** Где Y - вариант исполнения гибкой вставки О или Т200.
*** Подробнее о вставках гибких в разделе «Вставки гибкие для радиальных вентиляторов VCR».
Технические характеристики радиальных вентиляторов серии VCR
|
Модель |
Номер кривой |
Напряжение |
Тип двигателя |
Мощность двигателя, кВт |
Частота вращения, об/мин |
Ток, А |
Преобразователь частоты |
Масса, кг |
|
|
исп. О |
исп. Ж |
||||||||
|
VCR-390/25-РЦ-0,55/3000/220-380 |
1 |
220-380 |
АИР63В2 |
0,55 |
3000 |
1,38 |
GD20-0R7G-4 |
32,8 |
34,1 |
|
VCR-390/28-РЦ-0,75/3000/220-380 |
2 |
220-380 |
АИР71А2 |
0,75 |
3000 |
1,83 |
GD20-0R7G-4 |
36,4 |
38 |
|
VCR-490/31-РЦ-1,5/3000/220-380 |
3 |
220-380 |
АИР80А2 |
1,5 |
3000 |
3,46 |
GD20-1R5G-4 |
54,7 |
56,6 |
|
VCR-520/35-РЦ-1,1/1500/220-380 |
4 |
220-380 |
АИР80А4 |
1,1 |
1500 |
2,9 |
GD20-1R5G-4 |
53,3 |
55,4 |
|
VCR-520/35-РЦ-3,0/3000/220-380 |
5 |
220-380 |
АИР90L2 |
3,0 |
3000 |
6,34 |
GD20-004G-4 |
68,8 |
71,1 |
|
VCR-580/40-РЦ-1,1/1500/220-380 |
6 |
220-380 |
АИР80А4 |
1,1 |
1500 |
2,9 |
GD20-1R5G-4 |
61,2 |
63,7 |
|
VCR-660/45-РЦ-1,1/1500/220-380 |
7 |
220-380 |
АИР80А4 |
1,1 |
1500 |
2,9 |
GD20-1R5G-4 |
75,3 |
78 |
|
VCR-740/50-РЦ-1,5/1500/220-380 |
8 |
220-380 |
АИР80В4 |
1,5 |
1500 |
3,8 |
GD20-1R5G-4 |
88,6 |
91,5 |
|
VCR-830/56-РЦ-3,0/1500/220-380 |
9 |
220-380 |
АИР100S4 |
3,0 |
1500 |
6,8 |
GD20-004G-4 |
113,3 |
116,4 |
|
VCR-830/56-РЦ-1,5/1000/220-380 |
10 |
220-380 |
АИР90L6 |
1,5 |
1000 |
4,0 |
GD20-1R5G-4 |
109,2 |
112,5 |
|
VCR-930/63-РЦ-1,5/1000/220-380 |
11 |
220-380 |
АИР90L6 |
1,5 |
1000 |
4,0 |
GD20-1R5G-4 |
132,8 |
136,3 |

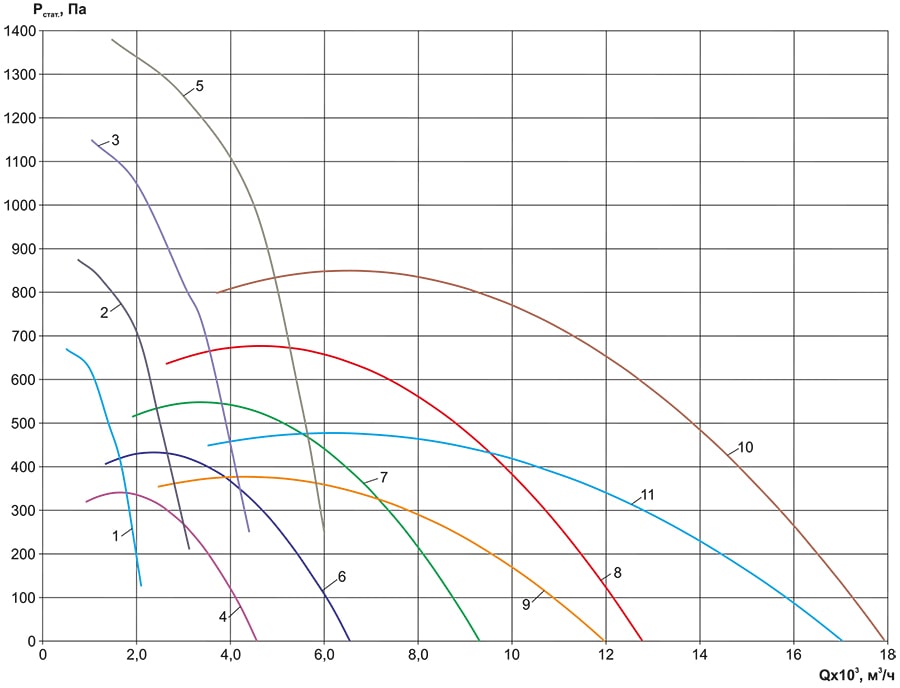

Аэродинамические характеристики радиальных вентиляторов серии VCR
Шумовые характеристики радиальных вентиляторов серии VCR
|
Модель |
Зона измерения |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
VCR-390/25-РЦ-0,55/3000/220-380 |
на входе |
56 |
59 |
65 |
53 |
52 |
46 |
41 |
35 |
59 |
|
на выходе |
59 |
57 |
69 |
64 |
63 |
59 |
57 |
53 |
68 |
|
|
к окружению |
59 |
57 |
69 |
64 |
63 |
59 |
57 |
53 |
68 |
|
|
VCR-390/28-РЦ-0,75/3000/220-380 |
на входе |
47 |
51 |
60 |
43 |
41 |
35 |
31 |
25 |
52 |
|
на выходе |
64 |
63 |
78 |
68 |
66 |
62 |
61 |
57 |
73 |
|
|
к окружению |
64 |
63 |
78 |
68 |
66 |
62 |
61 |
57 |
73 |
|
|
VCR-490/31-РЦ-1,5/3000/220-380 |
на входе |
56 |
53 |
46 |
56 |
41 |
37 |
32 |
27 |
54 |
|
на выходе |
73 |
65 |
64 |
81 |
66 |
64 |
62 |
59 |
79 |
|
|
к окружению |
73 |
65 |
64 |
81 |
66 |
64 |
62 |
59 |
79 |
|
|
VCR-520/35-РЦ-1,1/1500/220-380 |
на входе |
59 |
61 |
65 |
67 |
66 |
63 |
58 |
51 |
72 |
|
на выходе |
61 |
63 |
67 |
69 |
68 |
65 |
60 |
53 |
74 |
|
|
к окружению |
43 |
45 |
49 |
51 |
50 |
47 |
42 |
35 |
56 |
|
|
VCR-520/35-РЦ-3,0/3000/220-380 |
на входе |
57 |
51 |
60 |
47 |
47 |
40 |
34 |
29 |
53 |
|
на выходе |
74 |
63 |
78 |
72 |
72 |
67 |
64 |
61 |
76 |
|
|
к окружению |
74 |
63 |
78 |
72 |
72 |
67 |
64 |
61 |
76 |
|
|
VCR-580/40-РЦ-1,1/1500/220-380 |
на входе |
59 |
61 |
65 |
67 |
66 |
63 |
58 |
51 |
72 |
|
на выходе |
61 |
63 |
67 |
69 |
68 |
65 |
60 |
53 |
74 |
|
|
к окружению |
43 |
45 |
49 |
51 |
50 |
47 |
42 |
35 |
56 |
|
|
VCR-660/45-РЦ-1,1/1500/220-380 |
на входе |
61 |
63 |
67 |
69 |
68 |
65 |
50 |
53 |
74 |
|
на выходе |
63 |
65 |
69 |
71 |
70 |
67 |
62 |
55 |
76 |
|
|
к окружению |
46 |
48 |
52 |
54 |
53 |
50 |
45 |
38 |
59 |
|
|
VCR-740/50-РЦ-1,5/1500/220-380 |
на входе |
65 |
67 |
71 |
73 |
72 |
69 |
64 |
57 |
78 |
|
на выходе |
67 |
69 |
73 |
75 |
74 |
71 |
66 |
59 |
80 |
|
|
к окружению |
50 |
52 |
56 |
53 |
57 |
54 |
49 |
42 |
63 |
|
|
VCR-830/56-РЦ-3,0/1500/220-380 |
на входе |
66 |
68 |
72 |
74 |
73 |
70 |
65 |
58 |
79 |
|
на выходе |
68 |
70 |
74 |
76 |
75 |
72 |
67 |
60 |
81 |
|
|
к окружению |
51 |
53 |
57 |
59 |
58 |
55 |
50 |
43 |
64 |
|
|
VCR-830/56-РЦ-1,5/1000/220-380 |
на входе |
65 |
67 |
71 |
73 |
72 |
69 |
64 |
57 |
78 |
|
на выходе |
67 |
69 |
73 |
75 |
74 |
71 |
66 |
59 |
80 |
|
|
к окружению |
50 |
52 |
56 |
58 |
57 |
54 |
49 |
42 |
63 |
|
|
VCR-930/63-РЦ-1,5/1000/220-380 |
на входе |
74 |
76 |
80 |
82 |
81 |
78 |
73 |
66 |
87 |
|
на выходе |
76 |
78 |
82 |
84 |
83 |
80 |
75 |
68 |
89 |
|
|
к окружению |
63 |
65 |
69 |
71 |
70 |
67 |
62 |
55 |
76 |
|
Электрическая схема подключения вентиляторов в сеть 380 В
МАРКИРОВКА:
Вентилятор VCR-520/35-О-РЦ-1,1/1500/220-380
где: VCR – серия радиального вентилятора;
520 – типоразмер вентилятора (соответствует наружному габариту);
35 – диаметр рабочего колеса;
О – исполнение по типу перемещаемой среды (О - общепромышленное до +80°С;
Ж - температуростойкое до +120°С)
РЦ – комплектация рабочим колесом с назад загнутыми лопатками;
1,1 – потребляемая мощность, кВт;
1500 – частота вращения рабочего колеса, об/мин;
220-380 – напряжение электродвигателя, В.
Не представленные в наличии модели доступны к поставке под заказ
