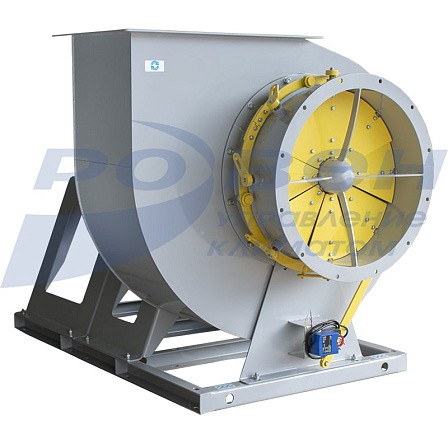

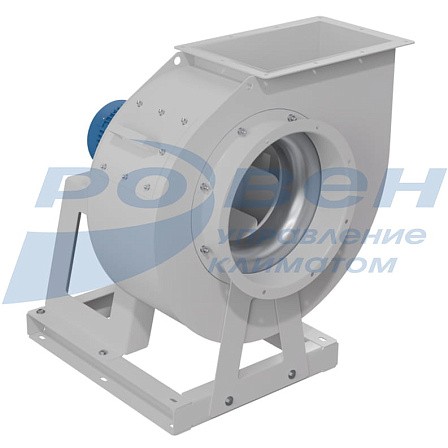

Вентилятор радиальный тягодутьевый ТДРВ-90-60

Вентиляторы ТДРВ предназначены для перемещения чистого воздуха в технологических установках различных отраслей народного хозяйства
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Руководства

Описание

  • Тягодутьевые радиальные вентиляторы среднего и высокого давления
  • Предназначены для:
- перемещения чистого воздуха в технологических установках различных отраслей;
- для использования в качестве дымососов на газомазутных котлах с уравновешенной тягой

Конструктив

  • Корпус в виде улитки
  • Конструктивные исполнения по ГОСТ 5976: 1, 3, 5
  • Левое (Л) или правое (Пр) направление вращения рабочего колеса/положение корпуса
  • Угол поворота корпуса вентилятора: 0°, 45°, 90°, 135°, 270°, 315°
  • Рабочее колесо с загнутыми вперед лопатками
  • Материалы корпуса и рабочего колеса зависят от исполнения

Двигатель

  • Трехфазный асинхронный электродвигатель
  • Степень защиты электродвигателя не ниже IP 54

Условия эксплуатации

  • Климатическое исполнение по ГОСТ 15150-69: У2 (для эксплуатации под навесом). Допускается эксплуатация в У1 (на открытом воздухе) при комплектации кожухом электродвигателя или двигателем У1
  • Температура окружающей среды от -45°С до +40°С

Таблица исполнений

Исполнение

Температура перемещаемой среды, °С

Материал

Назначение

Маркировка взрывозащиты*

Группы взрывоопасной среды

Классы взрывоопасных зон помещения

Общепромышленное

О

от -45 до +80

Оцинкованная/ Углеродистая сталь

Для перемещения воздуха и других газопаровоздушных смесей

-

-

-

Теплостойкое

Т200

от -45 до +200

Оцинкованная/ Углеродистая сталь

Для перемещения воздуха и других газопаровоздушных смесей,с максимальной температурой до +200 °С

-

-

-

Коррозионностойкое теплостойкое

К1Т200

от -45 до +200

Нержавеющая сталь

Для перемещения агрессивных невзрывоопасных воздушных смесей

-

-

-

Коррозионностойкое

К1

от -45 до +80

-

-

-

Взрывозащищенное

Ex1

от -45 до +80

Углеродистая/ оцинкованная сталь, латунь

Для применения в потенциально взрывоопасной газовой среде категорий IIА, IIВ, IIС (кроме взрывоопасных смесей с воздухом: коксового газа категории IIВ группы Т1; окиси пропилена, окиси этилена, формальдегида, этилтрихлорэтилена, этилена категории IIВ группы Т2; винилтрихлорсилена, этилхлорсилена категории IIB группы Т3)

1Ех h IIС Т4 Gb Х

1Ех h IIВ Т4 Gb Х

Т4

1 и 2

Взрывозащищенное теплостойкое

Ex1Т200

от -45 до +200

Углеродистая/ оцинкованная сталь, латунь

1Ех h IIС Т2 Gb Х

1Ех h IIВ Т2 Gb Х

Т2

1 и 2

Взрывозащищенное коррозионностойкое

ExК1

от -45 до +80

Нержавеющая сталь/ латунь

1Ех h IIС Т4 Gb Х

1Ех h IIВ Т4 Gb Х

Т4

1 и 2

Взрывозащищенное коррозионностойкое теплостойкое

ExК1Т200

от -45 до +200

Нержавеющая сталь/ латунь

1Ех h IIС Т2 Gb Х

1Ех h IIВ Т2 Gb Х

Т2

1 и 2

* Подгруппа газа IIC или IIB зависит от подгруппы газа применяемого комплектующего оборудования (электродвигателя).
Перемещаемая среда не должна содержать:
- липких веществ, волокнистых материалов, пыли и других твердых примесей в концентрации более 600 г/м3;
- взрывоопасных веществ под избыточным давлением или нагревающихся выше температуры их самовоспламенения;
- пары и газы, вызывающие ускоренную коррозию материалов и покрытий указанных исполнений.
Для изделий из нержавеющей стали (К1) не допускается контакт с сильными восстановителями (щелочи), сильными окислителями (кислоты) и морской водой.
** Вентиляторы конструктивного исполнения 5 не изготавливаются в исполнении Ex (Ex1, ExК1, Ex1Т200, ExК1Т200).

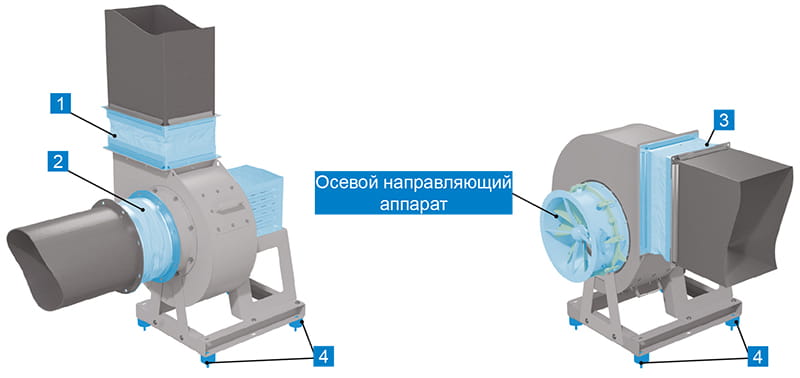

Дополнительная комплектация

ТДРВ 90-60_доп для монтажа.jpg

1 - Вставка гибкая прямоугольная ВГП-ТДРВ 90-60
2 - Вставка гибкая круглая ВГК-ТДРВ 90-60
3 - Кожух ЭД-ТДРВ 90-60
4 - Виброизоляторы

* Дополнительные комплектующие в комплект поставки не входят.

Полная информация о вентиляторах ТДРВ 90-60 в электронном pdf-каталоге по ссылке во вкладке "Характеристики".

Файлы
Вентиляторы тягодутьевые радиальные ТДРВ 90-60.pdf

Габаритные и присоединительные размеры ТДРВ 90-60 без ОНА (мм). Исполнение 1

ТДРВ 90-60 чертеж исп 1.jpg

№ вент

a

b

C

E

Pa

Pb

na

nb

n2

d2

d

d3

d1

n1

H1

H2

H max

B max

B1

A

A1

F

K

N

n3

P

L

M

2,24

224

139

270

180

-

-

-

-

8

7

213

225

7

8

310

190

500

480

164

495

145

75

168

335

6

258

40

8

2,5

250

155

290

190

145

95

2

2

8

10

224

253

7

8

336

205

541

500

172

520

132

64

166

332

6

292

20

10

2,8

280

174

324

216

108

108

3

2

10

10

250

289

10

8

366

208

574

539

181

565

146

59

183

366

6

330

30

10

3,15

315

195

360

230

120

115

3

2

10

10

280

309

10

8

422

250

672

586

192

635

164

94

215

430

6

364

20

10

3,55

355

220

405

260

135

130

3

2

10

10

315

349

10

8

472

275

747

605

204

710

185

126

234

468

6

416

20

10

4,0

400

248

440

285

110

95

4

3

14

10

355

384

11

8

518

297

815

735

218

754

208

99

280

560

6

472

24

12

4,5

450

285

520

345

130

115

4

3

14

12

400

434

11

8

570

327

897

840

234

895

225

154

340

680

6

538

24

12

5,0

500

310

575

375

115

125

5

3

16

12

450

479

12

8

622

370

992

875

250

980

264

156

358

716

6

594

24

12

5,6

560

347

625

405

125

135

5

3

16

12

500

534

12

16

682

405

1087

815

269

1085

292

176

323

646

6

670

24

12

6,3

627

385

660

424

165

128

5

4

20

12

560

589

12

16

754

455

1209

920

291

1215

328

196

367

733

6

758

24

12

7,1

710

440

780

504

130

126

6

4

20

12

630

665

12

16

886

505

1391

1080

346

1365

369

218

428

856

6

840

28

14

8,0

800

496

875

560

125

140

7

4

22

12

710

739

11

16

979

570

1549

1231

404

1459

400

209

500

1000

6

966

28

14

9,0

900

558

976

625

122

125

8

5

26

12

800

829

12

16

1080

630

1710

1425

435

1700

475

278

598

1196

6

1068

28

14

10,0

1000

620

1080

690

135

138

8

5

26

14

900

938

15

16

1182

695

1877

1515

466

1885

503

278

622

1244

6

1190

36

18

11,2

1120

694

1206

768

134

128

9

6

30

14

1000

1030

15

16

1304

770

2074

1560

505

2095

585

345

663

1325

6

1248

36

18

Габаритные и присоединительные размеры ТДРВ 90-60 без ОНА (мм). Исполнение 3

ТДРВ 90-60 чертеж исп 4.jpg

№ вент

a

b

C

E

Pa

Pb

na

nb

n2

d2

d

d3

d1

n1

H1

H2

H max

B max

B1

A

A1

F

K

n3

P

L

M

5,6

560

347

625

405

125

135

5

3

16

12

500

534

12

16

682

405

1087

1340

269

1085

292

176

394

8

670

24

12

6,3

630

391

708

452

118

115

6

4

20

12

560

589

12

16

754

455

1209

1490

291

1215

329

196

434

8

758

24

12

7,1

710

440

780

504

130

126

6

4

20

12

630

665

12

16

886

505

1391

1785

346

1365

370

218

506

8

840

28

14

8,0

800

496

875

560

125

140

7

4

22

12

710

739

12

16

978

565

1543

1985

404

1525

417

218

565

8

966

28

14

9,0

900

558

976

625

122

125

8

5

26

12

800

829

15

16

1080

630

1710

2160

435

1700

469

278

630

8

1068

28

14

10,0

1000

620

1080

690

135

138

8

5

26

14

900

938

15

16

1182

695

1877

2275

466

1885

521

278

656

8

1190

36

18

11,2

1120

694

1206

768

134

128

9

6

30

14

1000

1030

15

16

1304

770

2074

2490

505

2095

584

345

730

8

1248

36

18

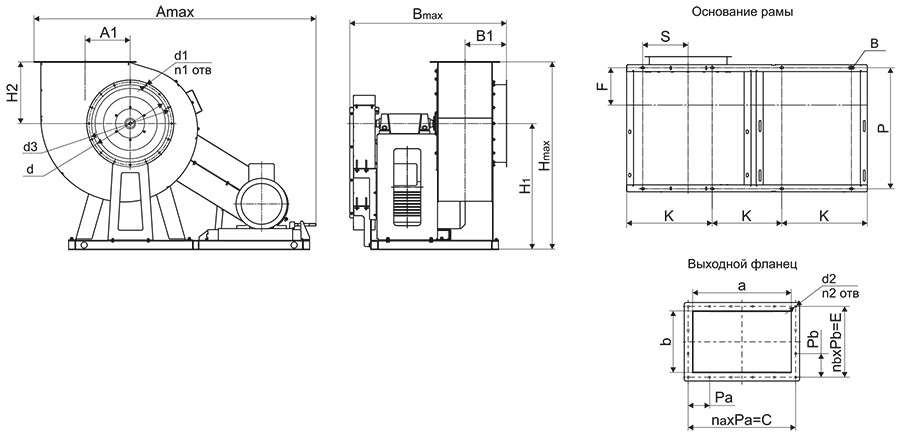

Габаритные и присоединительные размеры ТДРВ 90-60 без ОНА (мм). Исполнение 5

ТДРВ 90-60_исп 5 размеры.jpg

№ вент

a

b

C

E

Pa

Pb

na

nb

d

d1

n1

d2

n2

d3

n3

H1

H2

H max

B max

B1

A max

A1

F

K

P

S

5,6

560

347

615

405

125

135

5

3

500

12

8

12

16

534

8

815

405

1220

1015

269

1853

292

242

450

782

295

6,3

627

385

660

424

165

128

5

4

560

12

16

12

20

589

8

916

455

1371

1100

291

2082

328

262

505

830

332

7,1

710

440

780

504

130

126

6

4

630

12

16

12

20

665

8

1035

505

1540

1473

346

2343

369

284

570

994

375

8,0

800

496

875

560

125

140

7

4

710

12

16

12

22

739

8

1158

565

1723

1720

404

2598

409

284

640

1050

417

9,0

900

558

976

625

122

125

8

5

800

12

16

12

26

829

8

1292

630

1922

1853

435

3019

475

344

750

1263

487

10,0

1000

620

1080

690

135

138

8

5

900

15

16

14

26

938

10

1453

695

2148

2180

466

3198

503

344

790

1476

517

11,2

1120

694

1206

768

134

128

9

6

1000

15

16

14

30

1030

10

1610

770

2380

2363

505

3723

585

411

900

1731

605

Технические характеристики ТДРВ 90-60. Исполнение 1

Наименование

Габарит

электродвигателей

АИР/АИМЛ**

N, кВт

n, об/мин

Ток, А

Масса, кг

двигателя

колеса

ТДРВ 90-60-2,24-Х*-1-0,12/1500/220-380

56

0,12

1500

0,44

24

ТДРВ 90-60-2,24-Х*-1-0,25/3000/220-380

56

0,25

3000

0,69

24

ТДРВ 90-60-2,24-Х*-1-0,37/3000/220-380

63

0,37

1,01

25

ТДРВ 90-60-2,5-Х*-1-0,12/1500/220-380

56

0,12

1500

0,44

28

ТДРВ 90-60-2,5-Х*-1-0,37/3000/220-380

63

0,37

3000

1,01

29

ТДРВ 90-60-2,5-Х*-1-0,55/3000/220-380

63

0,55

1,38

29

ТДРВ 90-60-2,8-Х*-1-0,12/1500/220-380

56

0,12

1500

0,44

34

ТДРВ 90-60-2,8-Х*-1-0,55/3000/220-380

63

0,55

3000

1,38

35

ТДРВ 90-60-2,8-Х*-1-0,75/3000/220-380

71

0,75

1,83

45

ТДРВ 90-60-3,15-Х*-1-0,25/1500/220-380

63

0,25

1500

0,79

43

ТДРВ 90-60-3,15-Х*-1-1,5/3000/220-380

80

1,5

3000

3,46

55

ТДРВ 90-60-3,15-Х*-1-2,2/3000/220-380

80

2,2

4,85

56

ТДРВ 90-60-3,55-Х*-1-0,25/1500/220-380

63

0,25

1500

0,79

53

ТДРВ 90-60-3,55-Х*-1-1,5/3000/220-380

80

1,5

3000

3,46

65

ТДРВ 90-60-3,55-Х*-1-2,2/3000/220-380

80

2,2

4,85

66

ТДРВ 90-60-4,0-Х*-1-0,37/1500/220-380

63

0,37

1500

1,12

65

ТДРВ 90-60-4,0-Х*-1-0,55/1500/220-380

71

0,55

1,57

74

ТДРВ 90-60-4,0-Х*-1-2,2/3000/220-380

80

2,2

3000

4,85

78

ТДРВ 90-60-4,0-Х*-1-3,0/3000/220-380

90

3,0

6,34

86

ТДРВ 90-60-4,0-Х*-1-4,0/3000/220-380

100

4,0

8,2

91

ТДРВ 90-60-4,5-Х*-1-1,1/1500/220-380

80

1,1

1500

2,85

91

ТДРВ 90-60-4,5-Х*-1-1,5/1500/220-380

80

1,5

3,72

94

ТДРВ 90-60-4,5-Х*-1-7,5/3000/220-380

112

7,5

3000

14,9

126

ТДРВ 90-60-4,5-Х*-1-11,0/3000/380-660

132

11,0

21,2

149

ТДРВ 90-60-5,0-Х*-1-1,1/1500/220-380

80

1,1

1500

2,85

108

ТДРВ 90-60-5,0-Х*-1-1,5/1500/220-380

80

1,5

3,72

111

ТДРВ 90-60-5,0-Х*-1-7,5/3000/220-380

112

7,5

3000

14,9

143

ТДРВ 90-60-5,0-Х*-1-11,0/3000/380-660

132

11,0

21,2

166

ТДРВ 90-60-5,6-Х*-1-2,2/1500/220-380

90

2,2

1500

5,1

142

ТДРВ 90-60-5,6-Х*-1-3,0/1500/220-380

100

3,0

6,8

149

ТДРВ 90-60-6,3-Х*-1-1,5/1000/220-380

90

1,5

1000

4

173

ТДРВ 90-60-6,3-Х*-1-2,2/1000/220-380

100

2,2

5,6

182

ТДРВ 90-60-6,3-Х*-1-4,0/1500/220-380

100

4,0

1500

8,8

184

ТДРВ 90-60-6,3-Х*-1-5,5/1500/220-380

112

5,5

11,7

194

ТДРВ 90-60-7,1-Х*-1-3,0/1000/220-380

112

3,0

1000

7,4

232

ТДРВ 90-60-7,1-Х*-1-4,0/1000/220-380

112

4,0

9,75

236

ТДРВ 90-60-7,1-Х*-1-7,5/1500/380-660

132

7,5

1500

15,6

261

ТДРВ 90-60-7,1-Х*-1-11,0/1500/380-660

132

11,0

22,5

273

ТДРВ 90-60-8,0-Х*-1-4,0/1000/220-380

112М

4,0

1000

9,75

287

ТДРВ 90-60-8,0-Х*-1-5,5/1000/380-660

132

5,5

12,9

307

ТДРВ 90-60-8,0-Х*-1-15,0/1500/380-660

160

15,0

1500

30

363

ТДРВ 90-60-8,0-Х*-1-18,5/1500/380-660

160

18,5

36,3

383

ТДРВ 90-60-9,0-Х*-1-7,5/1000/380-660

132

7,5

1000

17,2

386

ТДРВ 90-60-9,0-Х*-1-11,0/1000/380-660

160

11,0

24,5

422

ТДРВ 90-60-9,0-Х*-1-30,0/1500/380-660

180

30,0

1500

57,6

494

ТДРВ 90-60-9,0-Х*-1-37,0/1500/380-660

200

37,0

70,2

564

ТДРВ 90-60-10,0-Х*-1-5,5/750/380-660

132

5,5

750

13,6

452

ТДРВ 90-60-10,0-Х*-1-7,5/750/380-660

160

7,5

17,8

491

ТДРВ 90-60-10,0-Х*-1-15,0/1000/380-660

160

15,0

1000

31,6

522

ТДРВ 90-60-10,0-Х*-1-18,5/1000/380-660

180

18,5

38,6

546

ТДРВ 90-60-10,0-Х*-1-45,0/1500/380-660

200

45,0

1500

84,9

662

ТДРВ 90-60-10,0-Х*-1-55,0/1500/380-660

225

55,0

103

712

ТДРВ 90-60-11,2-Х*-1-11,0/750/380-660

160

11,0

750

25,5

616

ТДРВ 90-60-11,2-Х*-1-15,0/750/380-660

180

15,0

34,1

646

ТДРВ 90-60-11,2-Х*-1-22,0/1000/380-660

200

22,0

1000

44,7

688

ТДРВ 90-60-11,2-Х*-1-30,0/1000/380-660

200

30,0

59,3

730

* В этом месте необходимо указать исполнение вентилятора: О, Т200, К1, К1Т200, Ex1, ExК1, Ex1Т200, ExК1Т200.
** АИМЛ для вентиляторов во взрывозащищенном исполнении (Ex1, ExК1, Ex1Т200, ExК1Т200).
Вентиляторы исполнений Ex1, ExК1, Ex1Т200, ExК1Т200 с двигателем АИМЛ56 (0,12/1500) не изготавливаются.

Технические характеристики ТДРВ 90-60. Исполнение 3

Наименование

Габарит

электродвигателей

АИР/АИМЛ**

N, кВт

n, об/мин

Ток, А

Масса, кг

двигателя

колеса

ТДРВ 90-60-5,6-Х*-3-2,2/1500/220-380

90

2,2

1500

5,1

207

ТДРВ 90-60-5,6-Х*-3-3,0/1500/220-380

100

3,0

6,8

214

ТДРВ 90-60-6,3-Х*-1-1,5/1000/220-380

90

1,5

1000

4

249

ТДРВ 90-60-6,3-Х*-1-2,2/1000/220-380

100

2,2

5,6

257

ТДРВ 90-60-6,3-Х*-1-4,0/1500/220-380

100

4,0

1500

8,8

260

ТДРВ 90-60-6,3-Х*-1-5,5/1500/220-380

112

5,5

11,7

269

ТДРВ 90-60-7,1-Х*-1-3,0/1000/220-380

112

3,0

1000

7,4

346

ТДРВ 90-60-7,1-Х*-1-4,0/1000/220-380

112

4,0

9,75

351

ТДРВ 90-60-7,1-Х*-1-7,5/1500/380-660

132

7,5

1500

15,6

376

ТДРВ 90-60-7,1-Х*-1-11,0/1500/380-660

132

11,0

22,5

388

ТДРВ 90-60-8,0-Х*-1-4,0/1000/220-380

112М

4,0

1000

9,75

418

ТДРВ 90-60-8,0-Х*-1-5,5/1000/380-660

132

5,5

12,9

438

ТДРВ 90-60-8,0-Х*-1-15,0/1500/380-660

160

15,0

1500

30

494

ТДРВ 90-60-8,0-Х*-1-18,5/1500/380-660

160

18,5

36,3

514

ТДРВ 90-60-9,0-Х*-1-7,5/1000/380-660

132

7,5

1000

17,2

538

ТДРВ 90-60-9,0-Х*-1-11,0/1000/380-660

160

11,0

24,5

574

ТДРВ 90-60-9,0-Х*-1-30,0/1500/380-660

180

30,0

1500

57,6

646

ТДРВ 90-60-9,0-Х*-1-37,0/1500/380-660

200

37,0

70,2

716

ТДРВ 90-60-10,0-Х*-1-5,5/750/380-660

132

5,5

750

13,6

627

ТДРВ 90-60-10,0-Х*-1-7,5/750/380-660

160

7,5

17,8

666

ТДРВ 90-60-10,0-Х*-1-15,0/1000/380-660

160

15,0

1000

31,6

697

ТДРВ 90-60-10,0-Х*-1-18,5/1000/380-660

180

18,5

38,6

721

ТДРВ 90-60-10,0-Х*-1-45,0/1500/380-660

200

45,0

1500

84,9

837

ТДРВ 90-60-10,0-Х*-1-55,0/1500/380-660

225

55,0

103

887

ТДРВ 90-60-11,2-Х*-1-11,0/750/380-660

160

11,0

750

25,5

884

ТДРВ 90-60-11,2-Х*-1-15,0/750/380-660

180

15,0

34,1

914

ТДРВ 90-60-11,2-Х*-1-22,0/1000/380-660

200

22,0

1000

44,7

956

ТДРВ 90-60-11,2-Х*-1-30,0/1000/380-660

200

30,0

59,3

998

* В этом месте необходимо указать исполнение вентилятора: О, Т200, К1, К1Т200, Ex1, ExК1, Ex1Т200, ExК1Т200.
** АИМЛ для вентиляторов во взрывозащищенном исполнении (Ex1, ExК1, Ex1Т200, ExК1Т200).

Технические характеристики ТДРВ 90-60. Исполнение 5

Наименование

Габарит

электродвигателей

АИР/АИМЛ**

N, кВт

n, об/мин

Ток, А

двигателя

колеса

ТДРВ 90-60-5,6-Х*-5(1667)-2,2/3000/220-380

80

2,2

3000

1667

4,85

ТДРВ 90-60-5,6-Х*-5(1667)-3,0/3000/220-380

90

3,0

6,34

ТДРВ 90-60-5,6-Х*-5(1667)-4,0/3000/220-380

100

4,0

8,2

ТДРВ 90-60-5,6-Х*-5(1875)-3,0/3000/220-380

90

3,0

3000

1875

6,34

ТДРВ 90-60-5,6-Х*-5(1875)-4,0/3000/220-380

100

4,0

8,2

ТДРВ 90-60-5,6-Х*-5(1875)-5,5/3000/220-380

100

5,5

11,1

ТДРВ 90-60-5,6-Х*-5(2143)-5,5/3000/220-380

100

5,5

3000

2143

11,1

ТДРВ 90-60-5,6-Х*-5(2143)-7,5/3000/220-380

112

7,5

14,9

ТДРВ 90-60-5,6-Х*-5(2400)-7,5/3000/220-380

112

7,5

3000

2400

14,9

ТДРВ 90-60-5,6-Х*-5(2400)-11,0/3000/380-660

132

11,0

21,2

ТДРВ 90-60-5,6-Х*-5(2679)-7,5/3000/220-380

112

7,5

3000

2679

14,9

ТДРВ 90-60-5,6-Х*-5(2679)-11,0/3000/380-660

132

11,0

21,2

ТДРВ 90-60-5,6-Х*-5(2679)-15,0/3000/380-660

160

15,0

28,6

ТДРВ 90-60-6,3-Х*-5(1000)-1,5/1000/220-380

90

1,5

1000

4

ТДРВ 90-60-6,3-Х*-5(1000)-2,2/1000/220-380

100

2,2

5,6

ТДРВ 90-60-6,3-Х*-5(1071)-1,5/1500/220-380

80

1,5

1500

1071

3,72

ТДРВ 90-60-6,3-Х*-5(1071)-2,2/1500/220-380

90

2,2

5,1

ТДРВ 90-60-6,3-Х*-5(1200)-2,2/1500/220-380

90

2,2

1500

1200

5,1

ТДРВ 90-60-6,3-Х*-5(1200)-3,0/1500/220-380

100

3,0

6,8

ТДРВ 90-60-6,3-Х*-5(1339)-3,0/1500/220-380

100

3,0

1500

1339

6,8

ТДРВ 90-60-6,3-Х*-5(1339)-4,0/1500/220-380

100

4,0

8,8

ТДРВ 90-60-6,3-Х*-5(1500)-4,0/1500/220-380

100

4,0

1500

8,8

ТДРВ 90-60-6,3-Х*-5(1500)-5,5/1500/220-380

112

5,5

11,7

ТДРВ 90-60-6,3-Х*-5(1667)-5,5/3000/220-380

100

5,5

3000

1667

11,1

ТДРВ 90-60-6,3-Х*-5(1667)-7,5/3000/220-380

112

7,5

14,9

ТДРВ 90-60-6,3-Х*-5(1875)-7,5/3000/220-380

112

7,5

3000

1875

14,9

ТДРВ 90-60-6,3-Х*-5(1875)-11,0/3000/380-660

132

11,0

21,2

ТДРВ 90-60-6,3-Х*-5(2143)-11,0/3000/380-660

132

11,0

3000

2143

21,2

ТДРВ 90-60-6,3-Х*-5(2143)-15,0/3000/380-660

160

15,0

28,6

ТДРВ 90-60-6,3-Х*-5(2400)-15,0/3000/380-660

160

15,0

3000

2400

28,6

ТДРВ 90-60-6,3-Х*-5(2400)-18,5/3000/380-660

160

18,5

34,7

ТДРВ 90-60-6,3-Х*-5(2400)-22,0/3000/380-660

180

22,0

41

ТДРВ 90-60-7,1-Х*-5(1000)-3,0/1000/220-380

112

3,0

1000

7,4

ТДРВ 90-60-7,1-Х*-5(1000)-4,0/1000/220-380

112

4,0

9,75

ТДРВ 90-60-7,1-Х*-5(1071)-3,0/1500/220-380

100

3,0

1500

1071

6,8

ТДРВ 90-60-7,1-Х*-5(1071)-4,0/1500/220-380

100

4,0

8,8

ТДРВ 90-60-7,1-Х*-5(1200)-4,0/1500/220-380

100

4,0

1500

1200

8,8

ТДРВ 90-60-7,1-Х*-5(1200)-5,5/1500/220-380

112

5,5

11,7

ТДРВ 90-60-7,1-Х*-5(1339)-5,5/1500/220-380

112

5,5

1500

1339

11,7

ТДРВ 90-60-7,1-Х*-5(1339)-7,5/1500/380-660

132

7,5

15,6

ТДРВ 90-60-7,1-Х*-5(1500)-7,5/1500/380-660

132

7,5

1500

15,6

ТДРВ 90-60-7,1-Х*-5(1500)-11,0/1500/380-660

132

11,0

22,5

ТДРВ 90-60-7,1-Х*-5(1667)-11,0/3000/380-660

132

11,0

3000

1667

22,5

ТДРВ 90-60-7,1-Х*-5(1667)-15,0/3000/380-660

160

15,0

30

ТДРВ 90-60-7,1-Х*-5(1875)-15,0/3000/380-660

160

15,0

3000

1875

30

ТДРВ 90-60-7,1-Х*-5(1875)-18,5/3000/380-660

160

18,5

36,3

ТДРВ 90-60-7,1-Х*-5(2143)-22,0/3000/380-660

180

22,0

3000

2143

43,2

ТДРВ 90-60-7,1-Х*-5(2143)-30,0/3000/380-660

180

30,0

57,6

ТДРВ 90-60-8,0-Х*-5(1000)-4,0/1000/220-380

112

4,0

1000

9,75

ТДРВ 90-60-8,0-Х*-5(1000)-5,5/1000/380-660

132

5,5

12,9

ТДРВ 90-60-8,0-Х*-5(1071)-5,5/1500/220-380

112

5,5

1500

1071

11,7

ТДРВ 90-60-8,0-Х*-5(1071)-7,5/1500/380-660

132

7,5

15,6

ТДРВ 90-60-8,0-Х*-5(1200)-7,5/1500/380-660

132

7,5

1500

1200

15,6

ТДРВ 90-60-8,0-Х*-5(1200)-11,0/1500/380-660

132

11,0

22,5

ТДРВ 90-60-8,0-Х*-5(1339)-11,0/1500/380-660

132

11,0

1500

1339

22,5

ТДРВ 90-60-8,0-Х*-5(1339)-15,0/1500/380-660

160

15,0

30

ТДРВ 90-60-8,0-Х*-5(1500)-15,0/1500/380-660

160

15,0

1500

30

ТДРВ 90-60-8,0-Х*-5(1500)-18,5/1500/380-660

160

18,5

36,3

ТДРВ 90-60-8,0-Х*-5(1680)-18,5/1500/380-660

160

18,5

1500

1680

36,3

ТДРВ 90-60-8,0-Х*-5(1680)-22,0/1500/380-660

180

22,0

43,2

ТДРВ 90-60-8,0-Х*-5(1875)-30,0/1500/380-660

180

30,0

1500

1875

57,6

ТДРВ 90-60-8,0-Х*-5(1875)-37,0/1500/380-660

200

37,0

70,2

ТДРВ 90-60-9,0-Х*-5(1000)-7,5/1000/380-660

132

7,5

1000

17,2

ТДРВ 90-60-9,0-Х*-5(1000)-11,0/1000/380-660

160

11,0

24,5

ТДРВ 90-60-9,0-Х*-5(1071)-11,0/1500/380-660

132

11,0

1500

1071

22,5

ТДРВ 90-60-9,0-Х*-5(1071)-15,0/1500/380-660

160

15,0

30

ТДРВ 90-60-9,0-Х*-5(1200)-15,0/1500/380-660

160

15,0

1500

1200

30

ТДРВ 90-60-9,0-Х*-5(1200)-18,5/1500/380-660

160

18,5

36,3

ТДРВ 90-60-9,0-Х*-5(1339)-18,5/1500/380-660

160

18,5

1500

1339

36,3

ТДРВ 90-60-9,0-Х*-5(1339)-22,0/1500/380-660

180

22,0

43,2

ТДРВ 90-60-9,0-Х*-5(1500)-30,0/1500/380-660

180

30,0

1500

57,6

ТДРВ 90-60-9,0-Х*-5(1500)-37,0/1500/380-660

200

37,0

70,2

ТДРВ 90-60-9,0-Х*-5(1680)-37,0/1500/380-660

200

37,0

1500

1680

70,2

ТДРВ 90-60-9,0-Х*-5(1680)-45,0/1500/380-660

200

45,0

84,9

ТДРВ 90-60-10,0-Х*-5(750)-5,5/750/380-660

132

5,5

750

13,6

ТДРВ 90-60-10,0-Х*-5(750)-7,5/750/380-660

160

7,5

17,8

ТДРВ 90-60-10,0-Х*-5(800)-7,5/1000/380-660

132

7,5

1000

800

17,2

ТДРВ 90-60-10,0-Х*-5(800)-11,0/1000/380-660

160

11,0

24,5

ТДРВ 90-60-10,0-Х*-5(893)-11,0/1000/380-660

160

11,0

1000

893

24,5

ТДРВ 90-60-10,0-Х*-5(893)-15,0/1000/380-660

160

15,0

31,6

ТДРВ 90-60-10,0-Х*-5(1000)-15,0/1000/380-660

160

15,0

1000

31,6

ТДРВ 90-60-10,0-Х*-5(1000)-18,5/1000/380-660

180

18,5

38,6

ТДРВ 90-60-10,0-Х*-5(1071)-18,5/1500/380-660

160

18,5

1500

1071

36,3

ТДРВ 90-60-10,0-Х*-5(1071)-22,0/1500/380-660

180

22,0

43,2

ТДРВ 90-60-10,0-Х*-5(1200)-22,0/1500/380-660

180

22,0

1500

1200

43,2

ТДРВ 90-60-10,0-Х*-5(1200)-30,0/1500/380-660

180

30,0

57,6

ТДРВ 90-60-10,0-Х*-5(1339)-30,0/1500/380-660

180

30,0

1500

1339

57,6

ТДРВ 90-60-10,0-Х*-5(1339)-37,0/1500/380-660

200

37,0

70,2

ТДРВ 90-60-10,0-Х*-5(1500)-45,0/1500/380-660

200

45,0

1500

84,9

ТДРВ 90-60-10,0-Х*-5(1500)-55,0/1500/380-660

225

55,0

103

ТДРВ 90-60-11,2-Х*-5(750)-11,0/750/380-660

160

11,0

750

25,5

ТДРВ 90-60-11,2-Х*-5(750)-15,0/750/380-660

180

15,0

34,1

ТДРВ 90-60-11,2-Х*-5(800)-11,0/1000/380-660

160

11,0

1000

800

24,5

ТДРВ 90-60-11,2-Х*-5(800)-15,0/1000/380-660

160

15,0

31,6

ТДРВ 90-60-11,2-Х*-5(800)-18,5/1000/380-660

180

18,5

38,6

ТДРВ 90-60-11,2-Х*-5(893)-15,0/1000/380-660

160

15,0

1000

893

31,6

ТДРВ 90-60-11,2-Х*-5(893)-18,5/1000/380-660

180

18,5

38,6

ТДРВ 90-60-11,2-Х*-5(893)-22,0/1000/380-660

200

22,0

44,7

ТДРВ 90-60-11,2-Х*-5(1000)-22,0/1000/380-660

200

22,0

1000

44,7

ТДРВ 90-60-11,2-Х*-5(1000)-30,0/1000/380-660

200

30,0

59,3

ТДРВ 90-60-11,2-Х*-5(1071)-30,0/1500/380-660

180

30,0

1500

1071

57,6

ТДРВ 90-60-11,2-Х*-5(1071)-37,0/1500/380-660

200

37,0

70,2

ТДРВ 90-60-11,2-Х*-5(1200)-37,0/1500/380-660

200

37,0

1500

1200

70,2

ТДРВ 90-60-11,2-Х*-5(1200)-45,0/1500/380-660

200

45,0

84,9

ТДРВ 90-60-11,2-Х*-5(1339)-55,0/1500/380-660

225

55,0

1500

1339

103

ТДРВ 90-60-11,2-Х*-5(1339)-75,0/1500/380-660

250

75,0

138,3

* В этом месте необходимо указать исполнение вентилятора: О, Т200, К1, К1Т200, Ex1, ExК1, Ex1Т200, ExК1Т200.
** АИМЛ для вентиляторов во взрывозащищенном исполнении (Ex1, ExК1, Ex1Т200, ExК1Т200).

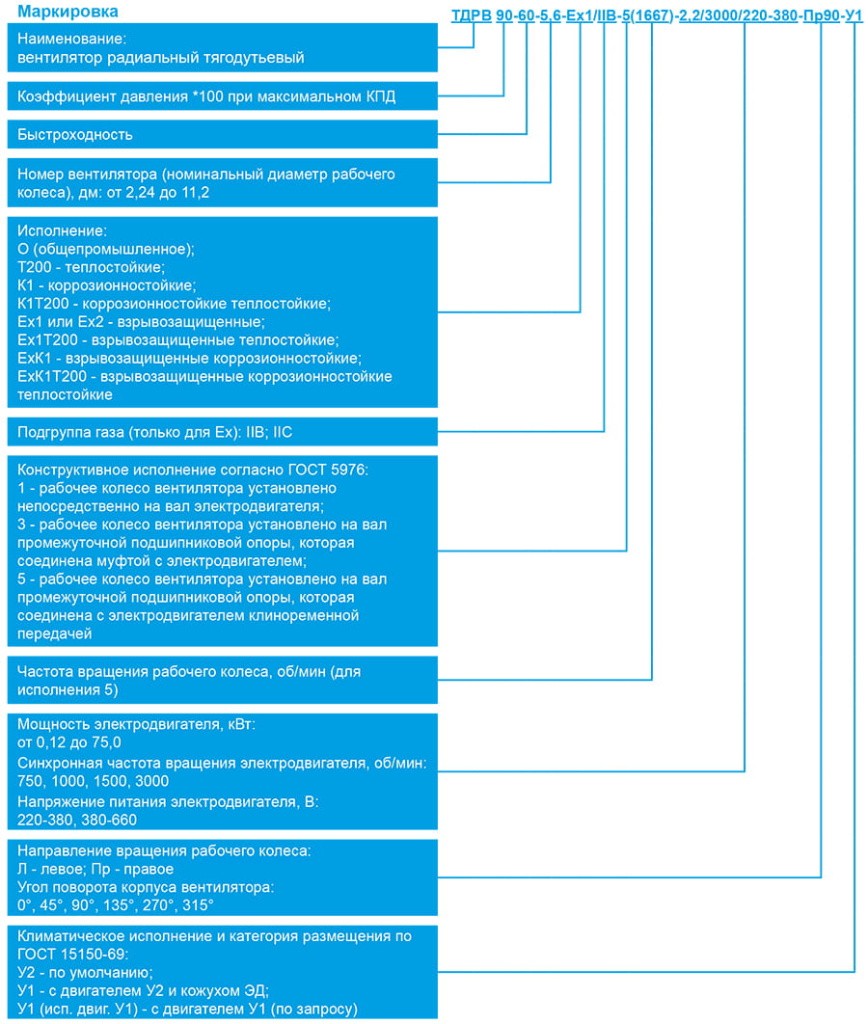

ТДРВ 90-60_маркировка.jpg

Электрические схемы подключения вентиляторов в сеть 380 В


* В вентиляторах с номинальным напряжением ∆/Y 380В/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-∆.
Рекомендуемая схема подключения зависит от исполнения двигателя. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.

Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.
Руководство по эксплуатации ТДРВ-90-60.pdf

Вы ранее смотрели

Шипы для крепления изоляции
Шипы для крепления изоляции
Вентилятор электроручной ЭРВ
Вентилятор электроручной ЭРВ
Дверь герметичная
Дверь герметичная
Диффузор сопловый KVL анодированный
Диффузор сопловый KVL анодированный
Ниппель
Ниппель
Решетка переточная типа РП
Решетка переточная типа РП

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96

или по телефону

+7 800 505 08 67 получить консультацию
