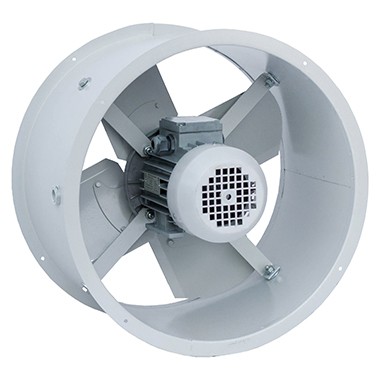

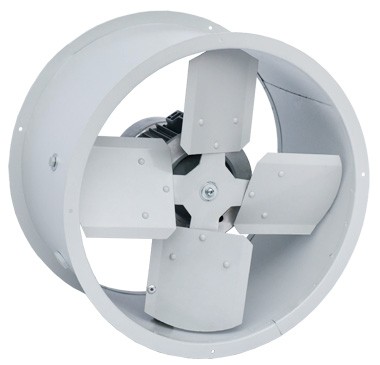

Вентилятор осевой реверсивный ОВР
Продажа по наличию. Возможность заказа нескладских моделей уточняйте у менеджеров.
Осевые вентиляторы реверсивные ОВР низкого давления используются для приточной и вытяжной вентиляции.
Особенностью вентилятора является возможность перемещать воздух как в прямом - так и в обратном направлении при незначительном снижении подачи воздуха (на 10 % в режиме реверс). Для реверсирования работы вентилятора используются специальные реверсивные стартеры. Производительность и скорость вращения рабочего колеса вентилятора рекомендуется осуществлять при помощи многоступенчатых трансформаторов либо частотных регуляторов.
Корпус вентилятора изготавливается из оцинкованной стали с дополнительным полимерным покрытием. Для монтажа на плоские горизонтальные поверхности реверсивный вентилятор может комплектоваться специальной подставкой. Подвешивание реверсивного вентилятора может осуществляться за специальные кронштейны по бокам корпуса вентилятора, которые идут в комплекте.
Вентиляторы ОВР имеют низкий уровень шума, просты в монтаже и эксплуатации.
Вентилятор может эксплуатироваться в условиях умеренного климата при температуре окружающей среды от -10 до +40 °С.
Габаритные и присоединительные размеры (мм)
|
Модель вентилятора |
Мощность/частота вращения |
А |
D |
D1 |
D2 |
d |
n |
|
ОВР-3,15 |
0,12/1500 |
274 |
325 |
347 |
367 |
6,8 |
6 |
|
ОВР-3,55 |
0,18/1500 |
254 |
365 |
396 |
415 |
6,8 |
6 |
|
ОВР-4,0 |
0,18/1500 |
274 |
406 |
428 |
448 |
6,8 |
6 |
|
ОВР-4,5 |
0,25/1500 |
296 |
475 |
494 |
513 |
9,1 |
8 |
|
ОВР-5,6 |
0,37/1000 |
336 |
570 |
590 |
615 |
9,1 |
8 |
|
0,75/1500 |
336 |
570 |
590 |
615 |
9,1 |
8 |
|
|
ОВР-7,1 |
0,37/1000 |
335 |
718 |
740 |
760 |
9,1 |
8 |
Технические характеристики
|
Модель вентилятора |
Мощность (Nном), кВт |
Напряжение, В |
Частота вращения, об/мин |
Производительность max, м³/час |
Уровень шума, дБ(А) |
Степень защиты, IP |
Масса, кг |
|
ОВР-3,15 |
0,12 |
380 |
1500 |
2500 |
68 |
54 |
9 |
|
ОВР-3,55 |
0,18 |
380 |
1500 |
3100 |
69 |
54 |
10,5 |
|
ОВР-4,0 |
0,18 |
380 |
1500 |
4500 |
73 |
54 |
12 |
|
ОВР-4,5 |
0,25 |
380 |
1500 |
5200 |
74 |
54 |
13,5 |
|
ОВР-5,6 |
0,37 |
380 |
1000 |
8500 |
75 |
54 |
23 |
|
0,75 |
380 |
1500 |
11000 |
80 |
54 |
26 |
|
|
ОВР-7,1 |
0,37 |
380 |
1000 |
11500 |
75 |
54 |
34 |
Аэродинамические характеристики
Электрическая схема подключения
Пример обозначения:
Вентилятор осевой реверсивный ОВР-3,55-О/У2/0,18х1500(Ч)/380
где: ОВР - маркировка вентилятора;
3,55 - типоразмер вентилятора;
О - общепромышленное исполнение;
У2 - климатическое исполнение (эксплуатация под навесом или в помещении);
0,15х3000(Ч) - параметры двигателя:
0,15 - номинальная мощность двигателя, кВт;
1500 - количество оборотов двигателя, об/мин;
Ч - частотное регулирование скорости;
380 - подключение двигателя, В: 380.
