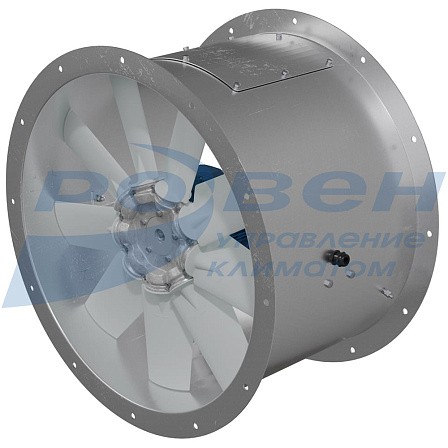

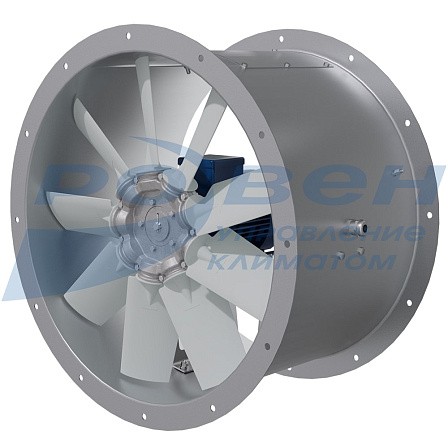

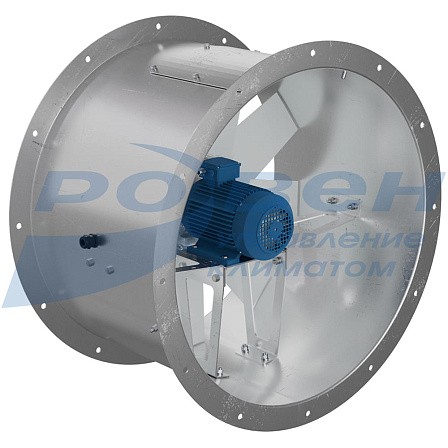

Вентилятор осевой ВО 06-300
Осевые вентиляторы серии ВО 06-300 разработаны для систем общеобменной вентиляции. Исполнение вентиляторов общепромышленное.
Серия ВО 06-300 отличается высокой экономичностью и эффективностью. Комплектация рабочим колесом в сочетании с электродвигателем позволяет максимально использовать установочную мощность на протяжении всей рабочей части аэродинамической характеристики.
Вентиляторы ВО 06-300 изготавливаются с типом корпуса: 10.
Вентиляторы ВО 06-300 выпускаются с направлением потока воздуха от колеса на двигатель (IW).
*По отдельной заявке возможно изготовление вентиляторов с направлением потока воздуха от двигателя на колесо (MW).

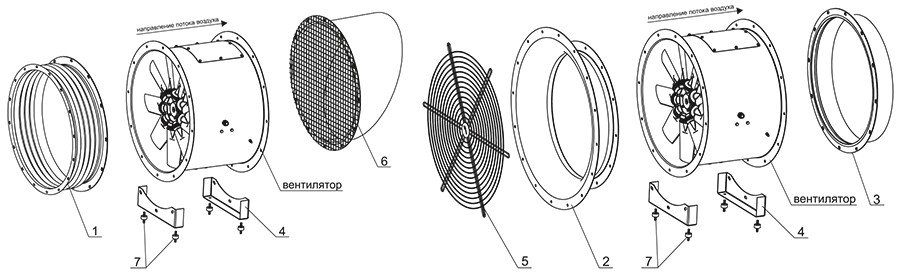

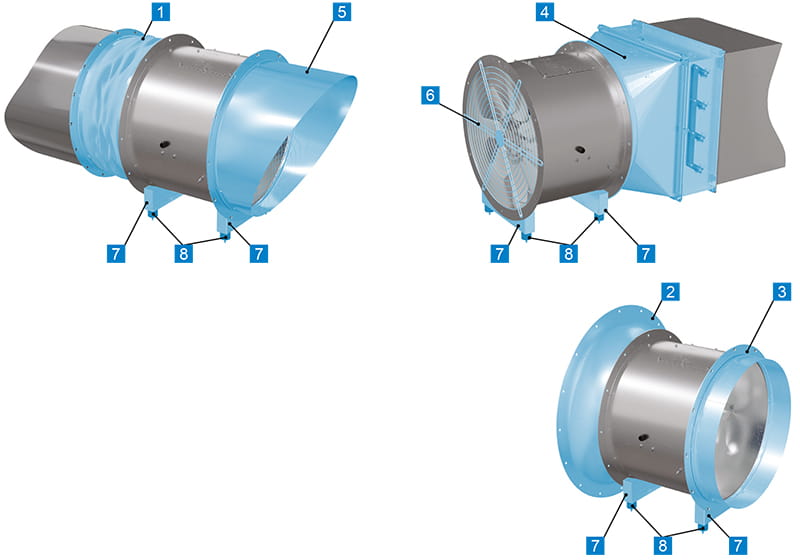

Дополнительная комплектация для горизонтального монтажа
|
№ |
Наименование |
Описание |
|
1 |
Вставка гибкая ВГК-РОСА: |
Вставки гибкие круглые предназначены для присоединения вентилятора к системам воздуховодов, исключая передачу вибрации от вентилятора |
|
2 |
Входной коллектор осевой |
Входной осевой коллектор ВКО для осевых вентиляторов серии ВО 06-300 предназначен для подачи потока воздуха к вентилятору |
|
3 |
Переходник РОСА |
Переходник предназначен для соединения осевого вентилятора ВО 06-300 с системой воздуховодов |
|
4 |
Монтажная опора МОП |
Монтажная опора позволяет установить осевой вентилятор в горизонтальном положении. Опора состоит из двух кронштейнов, которые крепятся к фланцам вентилятора |
|
5 |
Решетка защитная БАСКЕТ-РОСА |
Решетка защитная служит для защиты осевых вентиляторов и систем вентиляции от попадания в них посторонних предметов |
|
6 |
Козырек РОСА |
Козырек РОСА предназначен для защиты от атмосферных осадков. Козырек оснащен сеткой для защиты от попадания в вентилятор посторонних предметов |
|
7 |
Виброизоляторы |
Виброизоляторы устанавливают для отсечки вибрационной нагрузки на вентилятор и на фундамент |
Примечание: Дополнительное оборудование в стандартную комплектацию не входит.

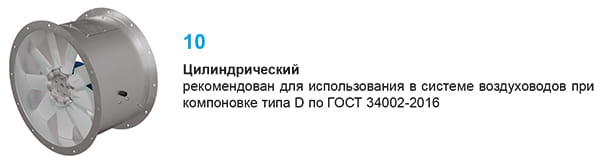

Описание типа корпуса
|
Внешний вид |
Тип корпуса |
Наименование - назначение |
Аэродинамические свойства |
|
10 |
Цилиндрический – рекомендован для использования в системе воздуховодов при компоновке типа D по ГОСТ 34002-2016 |
Соответствуют техническим характеристикам, приведенным на графиках моделей |
Полная информация о вентиляторах ВО 06-300 в электронном pdf-каталоге по ссылке во вкладке "Характеристики".
Габаритные и присоединительные размеры вентиляторов ВО 06-300 с типом корпуса 10
|
Наименование |
L, мм |
D, мм |
D1, мм |
D2, мм |
m, отв |
|

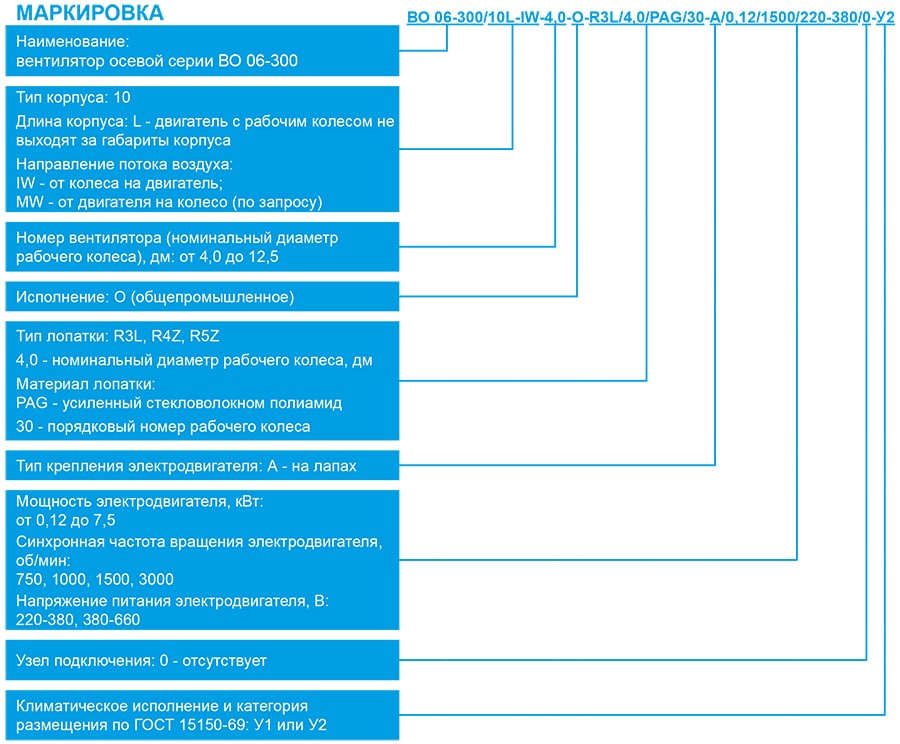

ВО 06-300/10L-IW-4,0-О-R3L/PAG/30-A/0,12/1500/220-380/0-У2 |
330 |
400 |
436 |
460 |
8 |
|
ВО 06-300/10L-IW-4,0-О-R3L/PAG/30-01-A/0,18/1500/220-380/0-У2 |
330 |
400 |
436 |
460 |
8 |
|
ВО 06-300/10L-IW-4,0-О-R3L/PAG/30-02-A/0,25/1500/220-380/0-У2 |
330 |
400 |
436 |
460 |
8 |
|
ВО 06-300/10L-IW-4,0-О-R3L/PAG/30-03-A/0,37/1500/220-380/0-У2 |
330 |
400 |
436 |
460 |
8 |
|
ВО 06-300/10L-IW-4,0-О-R3L/PAG/29-A/0,75/3000/220-380/0-У2 |
380 |
400 |
436 |
460 |
8 |
|
ВО 06-300/10L-IW-5,0-О-R3L/PAG/38-01-A/0,37/1500/220-380/0-У2 |
330 |
500 |
536 |
560 |
12 |
|
ВО 06-300/10L-IW-5,0-О-R3L/PAG/38-02-A/0,55/1500/220-380/0-У2 |
380 |
500 |
536 |
560 |
12 |
|
ВО 06-300/10L-IW-6,3-О-R4Z/PAG/115-A/0,37/1000/220-380/0-У2 |
440 |
630 |
690 |
730 |
12 |
|
ВО 06-300/10L-IW-6,3-О-R4Z/PAG/115-01-A/0,55/1000/220-380/0-У2 |
440 |
630 |
690 |
730 |
12 |
|
ВО 06-300/10L-IW-6,3-О-R4Z/PAG/114-A/1,1/1500/220-380/0-У2 |
440 |
630 |
690 |
730 |
12 |
|
ВО 06-300/10L-IW-6,3-О-R4Z/PAG/114-01-A/1,5/1500/220-380/0-У2 |
440 |
630 |
690 |
730 |
12 |
|
ВО 06-300/10L-IW-8,0-О-R4Z/PAG/91-A/0,75/1000/220-380/0-У2 |
440 |
800 |
860 |
900 |
16 |
|
ВО 06-300/10L-IW-8,0-О-R4Z/PAG/91-01-A/1,1/1000/220-380/0-У2 |
440 |
800 |
860 |
900 |
16 |
|
ВО 06-300/10L-IW-8,0-О-R4Z/PAG/90-A/3,0/1500/220-380/0-У2 |
515 |
800 |
860 |
900 |
16 |
|
ВО 06-300/10L-IW-10,0-О-R5Z/PAG/140-A/1,5/750/220-380/0-У2 |
515 |
1000 |
1070 |
1135 |
16 |
|
ВО 06-300/10L-IW-10,0-О-R5Z/PAG/139-01-A/3,0/1000/220-380/0-У2 |
630 |
1000 |
1070 |
1135 |
16 |
|
ВО 06-300/10L-IW-10,0-О-R5Z/PAG/182-A/7,5/1500/380-660/0-У2 |
630 |
1000 |
1070 |
1135 |
16 |
|
ВО 06-300/10L-IW-12,5-О-R5Z/PAG/160-A/3,0/750/220-380/0-У2 |
630 |
1250 |
1320 |
1385 |
16 |
|
ВО 06-300/10L-IW-12,5-О-R5Z/PAG/160-01-A/4,0/750/380-660/0-У2 |
630 |
1250 |
1320 |
1385 |
16 |
|
ВО 06-300/10L-IW-12,5-О-R5Z/PAG/159-A/7,5/1000/380-660/0-У2 |
630 |
1250 |
1320 |
1385 |
16 |
Технические характеристики
|
Наименование |
N, кВт |
n, об/мин |
Ток, А при 380В |
Масса, кг |
|
ВО 06-300/10L-IW-4,0-О-R3L/PAG/30-A/0,12/1500/220-380/0-У2 |
0,12 |
1310 |
0,44 |
15 |
|
ВО 06-300/10L-IW-4,0-О-R3L/PAG/30-01-A/0,18/1500/220-380/0-У2 |
0,18 |
1310 |
0,62 |
15 |
|
ВО 06-300/10L-IW-4,0-О-R3L/PAG/30-02-A/0,25/1500/220-380/0-У2 |
0,25 |
1340 |
0,79 |
16 |
|
ВО 06-300/10L-IW-4,0-О-R3L/PAG/30-03-A/0,37/1500/220-380/0-У2 |
0,37 |
1340 |
1,12 |
16 |
|
ВО 06-300/10L-IW-4,0-О-R3L/PAG/29-A/0,75/3000/220-380/0-У2 |
0,75 |
2840 |
1,83 |
20 |
|
ВО 06-300/10L-IW-5,0-О-R3L/PAG/38-01-A/0,37/1500/220-380/0-У2 |
0,37 |
1340 |
1,12 |
18 |
|
ВО 06-300/10L-IW-5,0-О-R3L/PAG/38-02-A/0,55/1500/220-380/0-У2 |
0,55 |
1390 |
1,57 |
22 |
|
ВО 06-300/10L-IW-6,3-О-R4Z/PAG/115-A/0,37/1000/220-380/0-У2 |
0,37 |
880 |
1,3 |
32 |
|
ВО 06-300/10L-IW-6,3-О-R4Z/PAG/115-01-A/0,55/1000/220-380/0-У2 |
0,55 |
880 |
1,79 |
37 |
|
ВО 06-300/10L-IW-6,3-О-R4Z/PAG/114-A/1,1/1500/220-380/0-У2 |
1,1 |
1390 |
2,85 |
41 |
|
ВО 06-300/10L-IW-6,3-О-R4Z/PAG/114-01-A/1,5/1500/220-380/0-У2 |
1,5 |
1400 |
3,72 |
43 |
|
ВО 06-300/10L-IW-8,0-О-R4Z/PAG/91-A/0,75/1000/220-380/0-У2 |
0,75 |
905 |
2,3 |
47 |
|
ВО 06-300/10L-IW-8,0-О-R4Z/PAG/91-01-A/1,1/1000/220-380/0-У2 |
1,1 |
905 |
3,2 |
48 |
|
ВО 06-300/10L-IW-8,0-О-R4Z/PAG/90-A/3,0/1500/220-380/0-У2 |
3,0 |
1410 |
6,8 |
66 |
|
ВО 06-300/10L-IW-10,0-О-R5Z/PAG/140-A/1,5/750/220-380/0-У2 |
1,5 |
690 |
4,4 |
96 |
|
ВО 06-300/10L-IW-10,0-О-R5Z/PAG/139-01-A/3,0/1000/220-380/0-У2 |
3,0 |
960 |
7,4 |
114 |
|
ВО 06-300/10L-IW-10,0-О-R5Z/PAG/182-A/7,5/1500/380-660/0-У2 |
7,5 |
1450 |
15,6 |
144 |
|
ВО 06-300/10L-IW-12,5-О-R5Z/PAG/160-A/3,0/750/220-380/0-У2 |
3,0 |
710 |
7,8 |
135 |
|
ВО 06-300/10L-IW-12,5-О-R5Z/PAG/160-01-A/4,0/750/380-660/0-У2 |
4,0 |
720 |
10,3 |
163 |
|
ВО 06-300/10L-IW-12,5-О-R5Z/PAG/159-A/7,5/1000/380-660/0-У2 |
7,5 |
970 |
17,2 |
178 |
Электрические схемы подключения вентиляторов в сеть 380 В
* В вентиляторах с номинальным напряжением ∆/Y 380В/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-∆. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96или по телефону
+7 800 505 08 67 получить консультацию
