Вентилятор ВО №4,0-О-А4,0/4-0,37/1500/380
- Диаметры рабочих колес вентиляторов: 4,0; 4,5; 5,0; 5,6; 6,3; 7,1; 8,0; 9,0; 10,0; 11,2
- Диапазон расхода воздуха от 1 000 до 75 000 м3/ч
- Диапазон давлений от 30 до 1100 Па
- Материал корпуса - оцинкованная сталь (№ 4,0-8,0), углеродистая сталь с лакокрасочным покрытием (№ 9,0-11,2)
- Материал лопаток рабочего колеса - композитные материалы
- Вращение рабочего колеса - правое/левое

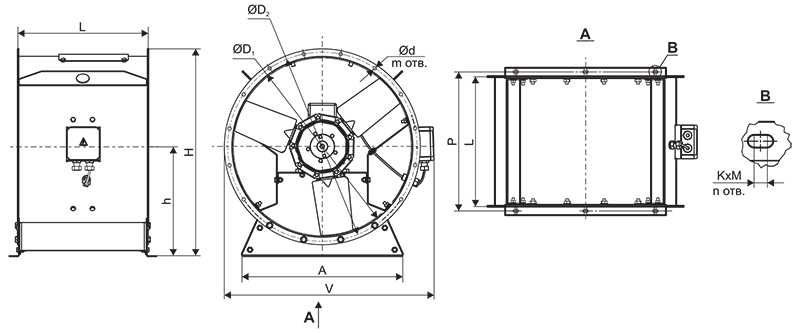

Габаритные и присоединительные размеры вентиляторов ВО №4,0 серии 1 (мм)
|
Модель |
А |
D1 |
D2 |
d |
V |
H |
h |
K |
M |
m |
n |
Модель гибкой вставки |
|
ВО №4,0 |
280 |
400 |
434 |
11 |
580 |
521 |
241 |
8,5 |
8,5 |
8 |
8 |
ВГ-ВО-4,0-D400/434 |
|
Типоразмер двигателя |
L* |
P* |
|
АИР 63, АИР 71, АИР80 |
420 |
447 |
|
АИР90, АИР100 |
510 |
537 |
|
АИР112 |
585 |
612 |
|
АИР132 |
660 |
687 |
|
АИР160 |
800 |
827 |
|
АИР180 |
890 |
917 |
|
АИР200, АИР225 |
950 |
977 |
|
АИР250 |
1050 |
1077 |
* Размеры L и P зависят от установленного двигателя.
Технические характеристики осевых вентиляторов серии ВО №4,0 серии 1
|
№ п/п |
Модель |
Номер вентилятора |
№ кривой |
Тип электродвигателя |
Мощность двигателя, кВт |
Частота вращения, об/мин |
Ток, А |
Напряжение, В |
Масса, кг |
|
1 |
ВО №4-О-A4/1 |
4 |
1 |
АИР63В4 |
0,37 |
1500 |
1,12 |
380 |
25 |
|
2 |
ВО №4-О-A4/2 |
4 |
2 |
АИР63В4 |
0,37 |
1500 |
1,12 |
380 |
25 |
|
3 |
ВО №4-О-A4/3 |
4 |
3 |
АИР63В4 |
0,37 |
1500 |
1,12 |
380 |
25 |
|
4 |
ВО №4-О-A4/4 |
4 |
4 |
АИР63В4 |
0,37 |
1500 |
1,12 |
380 |
25 |
|
5 |
ВО №4-О-A4/5 |
4 |
5 |
АИР63В4 |
0,37 |
1500 |
1,12 |
380 |
25 |
|
6 |
ВО №4-О-A4/6 |
4 |
6 |
АИР63В4 |
0,37 |
1500 |
1,12 |
380 |
25 |

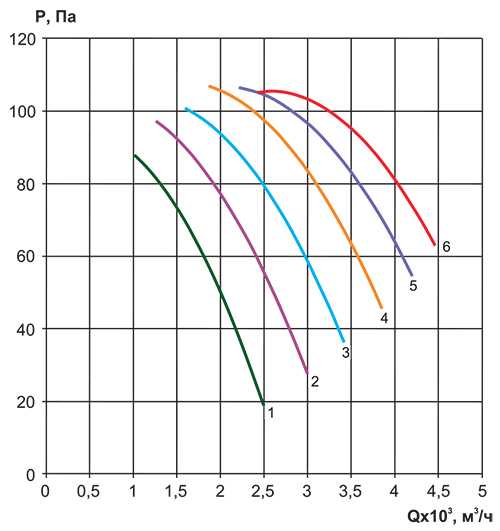

Аэродинамические характеристики осевых вентиляторов серии ВО №4,0 серии 1
Акустические характеристики осевых вентиляторов серии ВО №4,0 серии 1
|
Модель |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
|
ВО №4-О-A4/1 |
68 |
65 |
63 |
63 |
60 |
61 |
61 |
58 |
73 |
|
ВО №4-О-A4/2 |
69 |
66 |
64 |
64 |
62 |
62 |
64 |
61 |
74 |
|
ВО №4-О-A4/3 |
69 |
67 |
65 |
64 |
64 |
64 |
654 |
62 |
74 |
|
ВО №4-О-A4/4 |
71 |
67 |
66 |
66 |
68 |
67 |
67 |
65 |
76 |
|
ВО №4-О-A4/5 |
72 |
68 |
67 |
67 |
68 |
68 |
68 |
65 |
77 |
|
ВО №4-О-A4/6 |
73 |
70 |
68 |
70 |
72 |
71 |
70 |
67 |
80 |

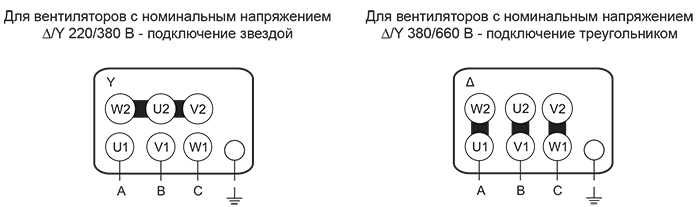

Электрическая схема подключения осевых вентиляторов серии ВО №4,0 в сеть 380 В
