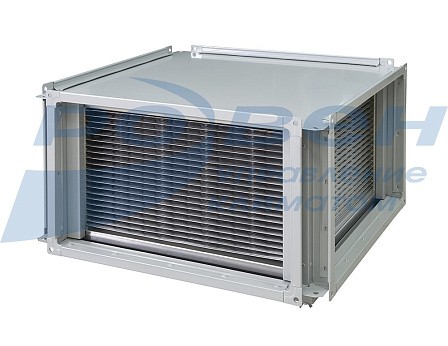

Рекуператор RVP 40-20
Пластинчатые рекуператоры служат для утилизации тепла (холода) в системах вентиляции и кондиционирования воздуха в общественных и жилых зданиях. Температура эксплуатации -30...+40 °С.
Поверхность теплообмена пластинчатых рекуператоров представляет собой наборку специально спрофилированных алюминиевых пластин толщиной 0,2 мм.
Корпус пластинчатых рекуператоров изготавливается из оцинкованного стального листа и оснащается специальными фланцами для установки их в системах вентиляции и кондиционирования воздуха. В холодный период года на пластинах рекуператора может образовываться некоторое количество конденсата, которое отводится через специальные штуцеры и гидрозатворы.
Съемная крышка рекуператора конструктивно имеет наиболее низкую точку, предусмотренную для выпуска конденсата. Прилагающийся в комплекте штуцер для слива конденсата необходимо разместить в данной точке (после монтажа рекуператора), просверлив отверстие под его установку.

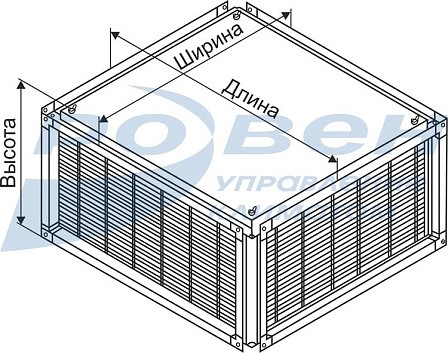

Габаритные и присоединительные размеры (мм)
|
Модель |
Размеры, мм |
Масса, кг |
|||||||
|
L |
H |
L1 |
H1 |
L2 |
H2 |
L3 |
ØD |
||
|
RVP 40-20 |
400 |
200 |
420 |
220 |
516 |
260 |
474 |
9 |
16,4 |
Варианты размещения рекуператора в канале в соответствии с ориентировкой колен
Эффективность пластинчатых рекуператоров в зависимости от скорости потока воздуха
Аэродинамические характеристики рекуператоров во фронтальном сечении (LxH)
При температурах наружного воздуха ниже -10°С необходимо предусматривать во фронтальном сечении устройство предварительного подогрева воздуха перед рекуператором, который обеспечит повышение температуры воздуха на входе в рекуператор или установку байпаса. В противном случае, существует опасность замерзания и выход из строя всей вентсистемы.
Байпас рекуператора осуществляется при помощи установки заслонки и обводного канала на приточной ветке с целью обеспечения защиты от замерзания или в случае полностью автоматического отключения рекуператора в системах без охлаждения. Сечение канала байпаса должно составлять 40% сечения соединительных фланцев рекуператора.
Рекуператор без байпаса
Рекуператор с байпасом
