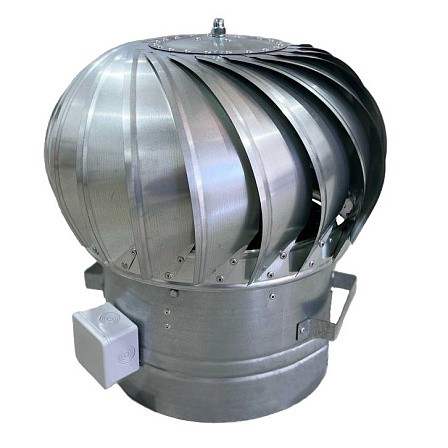

Ротационно-динамический дефлектор РДД

Устройство представляет собой ротационный дефлектор, оснащенный электродвигателем для передачи вращения вала активной головки и системой автоматического управления.
Описание товара
Характеристики моделей
Купить

Устройство представляет собой ротационный дефлектор, оснащенный электродвигателем для передачи вращения вала активной головки и системой автоматического управления. Материал: оцинкованная сталь. Температура эксплуатации дефлектора от -40 °С до +50 °С.
Принцип работы ротационно-динамического дефлектора заключается в поддержании постоянного расхода воздуха в различные периоды времени года и при различных погодных условиях.
В дефлекторе установлен датчик частоты вращения. Датчик частоты вращения считывает обороты и передает информацию электронному блоку управления, который при недопустимой скорости вращения запускает электродвигатель. Двигатель разгоняет активную головку с ротационными лопастями до заданных оборотов и отключается, переходя в "режим ожидания".
Таким образом, устройство работает от силы ветра, но при штиле или в области ветровой тени, движение шапки обеспечивает двигатель, срабатывающий автоматически по импульсу датчика.

В комплект поставки, помимо дефлектора, входит электронный блок управления (ЭБУ). Крепление блока на DIN-рейку, напряжение питания 220 В/50 Гц. При объединении нескольких дефлекторов в одну сеть - блоки управления можно установить в шкафы управления (которые можно приобрести самостоятельно).

Преимущества:

  • Обтекаемая форма лопастей способствует плавному скольжению шапки дефлектора и устранению случайных шумов;
  • Технология No-volume обеспечивает максимально тихую работу двигателя, минимизирует создаваемые вибрации и снижает риск возникновения люфта ремня;
  • Механический способ натяжения ремня дает равномерное натяжение и исключает риск деформации устройства из-за наклона штока;
  • Более низкое энергопотребление — так как двигатель поддерживает заданное число оборотов, а не постоянный большой разгон;
  • Ниже износ механических частей, благодаря плавному вращению;
  • Дополнительные ручки на корпусе изделия для более простой установки/монтажа изделия;
  • Оптимизированный вес конструкции за счет управления уже существующим подвижным элементом корпуса.

Устройство дефлектора

Ротационный дефлектор устройство.jpg

1 – Активная головка
2 – Электродвигатель
3 – Датчик частоты вращения


Габаритные размеры

РДД размеры.jpg

Модель

D, мм

D1, мм

b, мм

h, мм

РДД-300

300

440

100

370

РДД-315

315

440

100

370

РДД-355

355

440

100

370

РДД-400

400

500

200

450

РДД-500

500

600

200

430

РДД-600

600

800

250

600

РДД-680

680

800

250

600

РДД-800

800

950

250

660

Технические характеристики

Модель

Мощность двигателя, Вт

Напряжение, В

Среднесуточное потребление, кВт

Производительность, м³/ч

Уровень шума, дБа

Давление, Па

Масса, кг

РДД-300

18

220

0.84

200-400

до 50

2,4

6

РДД-315

18

220

0.84

270-500

до 50

2,8

6

РДД-355

18

220

0.84

270-600

до 50

3,8

6

РДД-400

25

220

1.08

300-800

до 50

5,1

8

РДД-500

25

220

1.08

450-1000

до 50

7

8

РДД-600

34

220

1,32

600-1250

до 50

8,4

12

РДД-680

34

220

1,32

700-1450

до 50

9,2

12

РДД-800

34

220

1,32

800-1850

до 50

11,7

14


Не представленные в наличии модели доступны к поставке под заказ
