Клапаны ОЗ-МС-60
Клапан противопожарный ОЗ МС изготавливается в режиме нормально открытого (огнезадерживающего) клапана (НО), в режиме нормально закрытого клапана (НЗ).
Клапан противопожарный с нормально открытой заслонкой предназначен для блокирования распространения огня и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначения. Клапан устанавливается в проемах или в местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (противопожарные стены, перегородки и перекрытия).
Клапан противопожарный с нормально закрытой заслонкой (НЗ) предназначен для открывания проемов при срабатывании пожарной сигнализации. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов.
Применение клапана осуществляется в соответствии с требованиями СП 60.13330.2012, CП 7.13130.2013, ГОСТ Р 53301-2013 и действующими территориальными строительными нормами. Вид климатического исполнения и категория размещения - УЗ по ГОСТ 15150-69. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и изоляцию. Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, а также в системах, не подвергающихся очистке от горючих отложений.
Пределы огнестойкости клапанов:
|
Обозначение клапана |
Предел огнестойкости |
|
|
в режиме нормально открытого (НО) |
в режиме нормально закрытого (НЗ) |
|
|
ОЗ МС-60 |
EI 60 |
EI 60 |
Примечание:
Потеря целостности (E) проявляется образованием в конструкции сквозных отверстий или трещин, через которые на обратную (необогреваемую) поверхность проникают продукты горения и (или) открытое пламя.
Потеря теплоизолирующей способности (I) характеризуется повышением температуры на необогреваемой поверхности конструкции до предельных значений.
Электропривод устанавливается только по высоте клапана (H).
Клапаны в режиме НО комплектуются электромеханическими с возвратной пружиной или электромагнитыми приводами; в режиме НЗ - только реверсивными приводами.

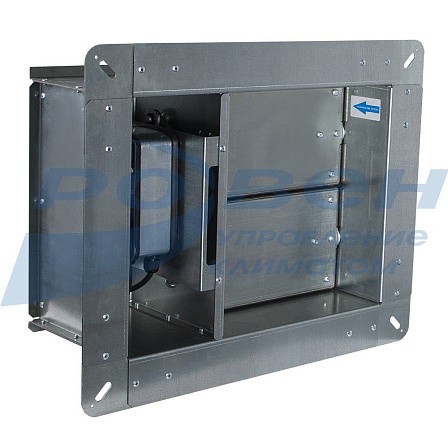

Клапан состоит из корпуса, заслонки, привода. Выпускается прямоугольного (квадратного) сечения.
Благодаря специально разработанной конструкции - отсутствует вылет заслонки за корпус клапана.
Клапан работоспособен в пространственной ориентации, указанной в «Схеме установки клапанов».
Клапан ОЗ МС изготавливается из оцинкованной стали.
Конструкции клапанов изготавливаются:
- односекционные.
Клапаны ОЗ МС односекционные имеют предел огнестойкости EI 60.
Между секциями клапанов проложен огнеупорный материал, выполняющий роль температурного шва.
Клапаны прямоугольного сечения имеют присоединительные фланцы на торцевых поверхностях.
Клапан может комплектоваться следующими типами приводов:
- электромеханический с возвратной пружиной РОВЕН/Siemens (М).
- электрический реверсивный РОВЕН/Siemens (Р).
- электромагнитный (ЭМ).
Способы управления заслонкой клапана ОЗ МС:
|
Тип привода |
Способ перевода заслонки |
Механизм перевода заслонки |
Принцип срабатывания привода |
||
|
Из исходного положения в рабочее |
из рабочего положения в исходное (многократное использование) |
В рабочее положение |
В исходное положение |
||
|
М |
-автоматический, по сигналам пожарной автоматики; -дистанционный с пульта управления -от кнопки/тумблера в месте установки клапана |
-дистанционный с пульта управления - вручную |
возвратная пружина |
электродвигатель |
отключение питающего напряжения |
|
Р |
-автоматический, по сигналам пожарной автоматики -дистанционный с пульта управления -от кнопки/тумблера в месте установки клапана |
-дистанционный с пульта управления - вручную |
электродвигатель |
электродвигатель |
подача напряжения на соответствующие клеммы питания привода |
|
ЭМ* |
-автоматический, по сигналам пожарной автоматики -дистанционный с пульта управления -от кнопки/тумблера в месте установки клапана |
-вручную |
возвратная пружина |
- |
подача напряжения на электромагнит |
* Режим работы кратковременный, не более 1 минуты во включенном состоянии.

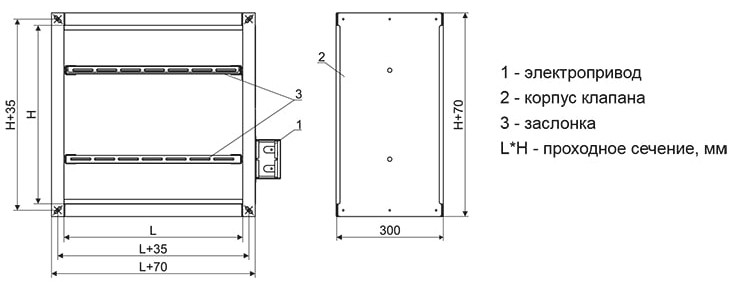

Габаритные и присоединительные размеры (мм)
Минимальный размер прямоугольного клапана: 300х300 мм далее с шагом 50мм в любом сочетании. Максимальный размер – 1000х1000мм.
Клапаны прямоугольного сечения имеют присоединительный фланец на торцевой стороне.
Многостворчатые клапаны прямоугольного сечения ОЗ МС-60 с пределом огнестойкости НО (El 60), НЗ (El 60):
Клапан ОЗ стеновой с электромеханическим/реверсивным приводом и с электромагнитным приводом
Клапан ОЗ канальный с электромеханическим/реверсивным приводом и с электромагнитным приводом
Типоразмерный ряд и значения площади живого сечения прямоугольных многостворчатых клапанов стенового исполнения из оцинкованной стали ОЗ МС-60, м2
Типоразмерный ряд и значения площади живого сечения прямоугольных многостворчатых клапанов канального исполнения из оцинкованной стали ОЗ МС-60, м2
Значение коэффициентов местного сопротивления ε прямоугольных многостворчатых клапанов из оцинкованной стали ОЗ МС-60 в зависимости от сечения клапана
Масса многостворчатых клапанов ОЗ МС-60 прямоугольного сечения из оцинкованной стали, кг
Характеристики электромагнитного привода и приводов производства РОВЕН
|
Характеристика |
Электро-магнитный |
Электромеханический РОВЕН* |
Реверсивный РОВЕН* |
|||||
|
RLF03-24S |
RLF03-220S |
RLF05-24S |
RLF05-220S |
RLE10- 24S |
RLE10- 220S |
|||
|
Время поворота, с, не более |
2 |
35 |
35 |
70 |
70 |
30 |
30 |
|
|
Крутящий момент, Нм |
- |
3 |
3 |
5 |
5 |
10 |
10 |
|
|
Напряжение электропитания привода, В |
24/220 |
~24±10% |
~230±10% |
~24±10% |
~230±10% |
24 |
220 |
|
|
Потребляемая мощность, Вт |
во время вращения |
70 |
7,0 |
4,2 |
7,0 |
4,2 |
7,2 |
4,2 |
|
в состоянии покоя |
- |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
|
|
Рабочая температура, °С |
-30...+50 |
-30..+50 |
-30..+50 |
-30..+50 |
-30..+50 |
-30..+50 |
-30..+50 |
|
|
Степень защиты |
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
|
|
Вес, кг |
1,5 |
1,8 |
1,9 |
1,8 |
1,9 |
1,8 |
1,9 |
|
* Полная информация по электроприводам РОВЕН в разделе "Электроприводы RWE/RWF, RLE/RLF".
Характеристики приводов производства Siemens
|
Характеристика |
Электромеханический Siemens |
Реверсивный Siemens |
|||||
|
GNA126.1E/12 |
GNA326.1E/12 |
GGA126.1E/12 |
GGA326.1E/12 |
GEB146.1E |
GEB346.1E |
||
|
Время поворота, с, не более |
90 |
90 |
90 |
90 |
150 |
150 |
|
|
Крутящий момент, Нм |
7 |
7 |
18 |
18 |
20 |
20 |
|
|
Напряжение электропитания привода, В |
24 |
220 |
24 |
220 |
24 |
220 |
|
|
Потребляемая мощность, Вт |
во время вращения |
3,5 |
4,5 |
5 |
6 |
1,1 |
1,6 |
|
в состоянии покоя |
2,0 |
3,5 |
3 |
4 |
0,5 |
0,9 |
|
|
Рабочая температура, °С |
-32...+50 |
-32...+50 |
-32...+50 |
-32...+50 |
-32...+50 |
-32...+50 |
|
|
Степень защиты |
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
|
|
Вес, кг |
1,2 |
1,3 |
2,3 |
2,6 |
1,0 |
1,1 |
|
Схемы установки клапанов
А - обслуживаемое помещение; Б - помещение, смежное с обслуживаемым;
1 - строительная конструкция; 2 - корпус клапана; 3 - воздуховод; 4 - ось заслонки; 5 - наружная огнезащита; 6 – отрезок воздуховода; 7 - уголок, ограничивающий часть поверхности корпуса клапана, которая устанавливается в строительную конструкцию или покрывается огнезащитой (при установке клапана за пределами конструкции); 8 - защитный кожух, 9 - привод.
Электрические схемы подключения клапанов ОЗ МС
Расшифровка обозначений на схемах подключения приводов:
L (3) - Вход питания 230В или 24В (в зависимости от типа привода);
Y1 (6) - Управляющий сигнал переменного тока, направление вращение по часовой стрелке;
Y2 (7) - Управляющий сигнал переменного тока, направление вращение против часовой стрелки;
N (4) - Нейтраль;
S1 (Q11) - Вход переключателя А ;
S4 (Q21) - Вход переключателя В;
S2 (Q12) - Выход переключателя А, нормально замкнутый;
S3 (Q14) - Выход переключателя А, нормально открытый; S5 (Q22) - Выход переключателя В, нормально замкнутый;
S6 (Q24) - Выход переключателя В, нормально открытый.

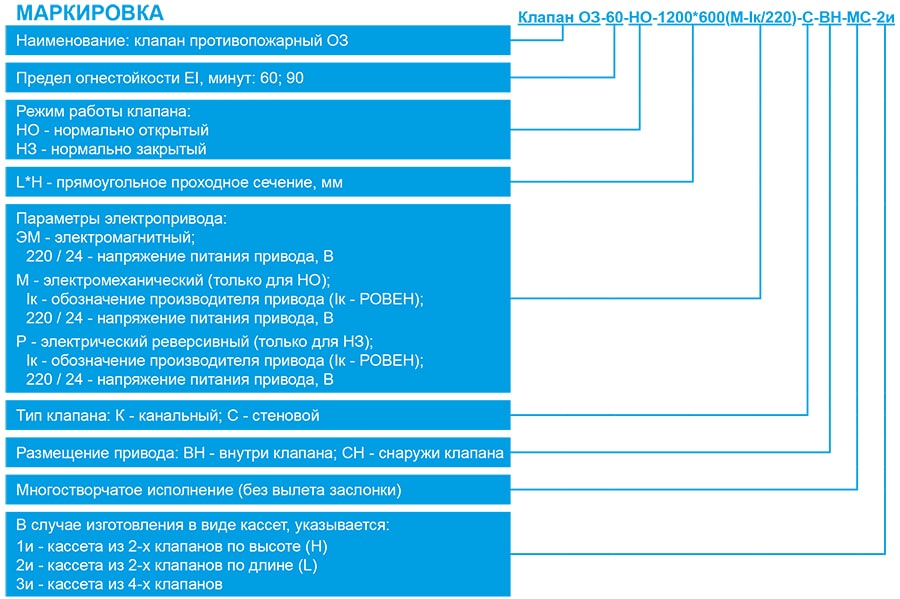

МАРКИРОВКА:
Клапан ОЗ-60-НО-500*250(М-Iк/220)-С-ВН-МС
где: клапан ОЗ – наименование клапана огнезадерживающего:
60 – предел огнестойкости (EI 60);
НО - функциональное назначение (НО - нормально открытый;
НЗ - нормально закрытый);
500*250 – установочные размеры клапана (L*H), мм;
250(М-Iк/220):
250 – сторона расположения привода;
М - тип привода (М - электромеханический привод с возвратной пружиной;
Р - электрический реверсивный привод, ЭМ - электромгнитный);
Iк – обозначение производителя привода (Iк - РОВЕН; IIк - Siemens);
220 – напряжение питания привода, В;
С – тип клапана (С – стеновой; К – канальный);
ВН – тип размещения привода (ВН – внутри клапана; СН – снаружи клапана);
МС – многостоврчатое исполнение клапана (без вылета заслонки).
